Метрополитен — это не только удобный и скоростной вид электрического транспорта, но и технически сложный комплекс. Правильный выбор кабеля для метро и его профессиональная прокладка обеспечивает бесперебойность функционирования системы пассажирских перевозок и безопасность людей.
- Особенности прокладки кабеля в метро
- 7 Особенности монтажа кабельных линий напряжением 110-220 кВ
- 6 Монтаж муфт кабелей напряжением до 35 кВ
- Требования к кабелю в метро
- Обзор марок кабеля для метрополитена
- 1 Токопроводы напряжением до 1 кВ (шинопроводы)
- 5 Токопроводы напряжением до 35 кВ
- 2 Токопроводы открытые напряжением 6-35 кВ
Особенности прокладки кабеля в метро
Метрополитен относится к режимным объектам повышенной опасности, поэтому прокладка кабелей должна проводиться в строгом соответствии с требованиями нормативно-технической документации, например, СП 32-105-2004.
Перечислим несколько ключевых особенностей монтажа кабельно-проводных изделий в «подземке»:
Специалисты компании готовы проконсультировать по всем вопросам подбора марко-размеров кабелей для метро.
7 Особенности монтажа кабельных линий напряжением 110-220 кВ
6.4.7.1 Рабочие чертежи кабельных линий с изоляцией из сшитого полиэтилена на напряжение 110-220 кВ должны быть согласованы с предприятием-изготовителем кабеля.
6.4.7.2 Прокладка кабеля разрешается только после окончания всех строительных работ и приемки траншеи и кабельных сооружений комиссией при наличии проекта производства работ.
В состав комиссии должны входить представители заказчика, эксплуатирующей организации, монтажной организации и завода-изготовителя кабеля и кабельной арматуры.
6.4.7.3 При прокладке кабеля в трубах для каждой кабельной линии должна быть предусмотрена одна резервная труба.
6.4.7.4 Кабели могут быть проложены без предварительного подогрева при температуре окружающего воздуха не ниже минус 10°С или по требованиям, изложенным в инструкции завода-изготовителя. При более низких температурах прокладка допускается только после предварительного подогрева кабеля и в сжатые сроки, установленные заводом-изготовителем.
6.4.7.5 Усилия тяжения кабеля при прокладке должны быть рассчитаны при проектировании кабельной линии согласно инструкции завода-изготовителя и учтены при заказе строительных длин кабеля.
6.4.7.6 Тяговая лебедка должна быть снабжена регистрирующим устройством и устройством автоматического отключения при превышении максимально допустимой величины тяжения. Регистрирующее устройство должно быть оборудовано самопишущим прибором. Надежная телефонная, радио или иная связь должна быть установлена на время прокладки между местами расположения барабана с кабелем, лебедки, поворотами трассы, переходами и пересечениями с другими коммуникациями.
6.4.7.7 Тяжение кабеля должно осуществляться при помощи кабельного чулка, закрепленного на оболочке кабеля, или за токоведущую жилу при помощи резьбового захвата.
6.4.7.8 Кабели, проложенные на кабельных конструкциях с пролетом между ними 0,8-1 м, должны быть закреплены на всех опорах алюминиевыми скобами с прокладкой двух слоев резины толщиной 2 мм, если нет иных указаний в рабочей документации.
6.4.7.9 Монтаж концевых и соединительных муфт должен производиться в соответствии с инструкцией завода-изготовителя.
6.4.7.10 Заземление экрана и транспозиция должны выполняться в соответствии с указаниями рабочей документации.
6 Монтаж муфт кабелей напряжением до 35 кВ
6.4.6.1 Монтаж муфт силовых кабелей напряжением до 35 кВ и контрольных кабелей должен выполняться в соответствии с ведомственными технологическими инструкциями, утвержденными в установленном порядке.
6.4.6.2 Типы муфт и концевых заделок для силовых кабелей напряжением до 35 кВ с бумажной и пластмассовой изоляцией и контрольных кабелей, а также способы соединения и оконцевания жил кабелей должны быть указаны в проекте.
6.4.6.3 Расстояние в свету между корпусом муфты и ближайшим кабелем, проложенным в земле, должно быть не менее 250 мм. На крутонаклонных трассах (свыше 20° к горизонтали) устанавливать соединительные муфты, как правило, не следует. При необходимости установки на таких участках соединительных муфт они должны располагаться на горизонтальных площадках. Для обеспечения возможности повторного монтажа муфт в случае их повреждения с обеих сторон муфты должен быть оставлен запас кабеля в виде компенсатора.
6.4.6.4 Кабели в кабельных сооружениях следует прокладывать, как правило, без выполнения на них соединительных муфт. При необходимости применения на кабелях напряжением 6-35 кВ соединительных муфт каждая из них должна быть уложена на отдельной опорной конструкции и заключена в противопожарный защитный кожух для локализации пожара (изготовленный в соответствии с утвержденной нормативно-технической документацией). Кроме того, соединительная муфта должна быть отделена от верхних и нижних кабелей перегородками, имеющими класс пожарной опасности К0, а предел огнестойкости не менее EI 15.
6.4.6.5 Соединительные муфты кабелей, прокладываемых в блоках, должны быть расположены в колодцах.
6.4.6.6 На трассе, состоящей из проходного туннеля, переходящего в полупроходной туннель или непроходной канал, соединительные муфты должны быть расположены в проходном туннеле.
6.4.6.7 Кабельные соединительные муфты и концевые заделки, используемые на огнестойком кабеле, должны быть также в огнестойком исполнении.
Огнестойкость муфт и концевых заделок не должна быть меньше огнестойкости кабеля.
6.4.6.8 Число соединительных муфт на 1 км вновь строящейся кабельной линии должно быть не более:
а) для кабелей напряжением 1-10 кВ — 5 шт.;
б) для одножильных кабелей — 2 шт.
Большее количество муфт определяется рабочей документацией.
Требования к кабелю в метро
Кабеля в метро служат для подведения электропитания к разнообразным объектам. Это подвижной железнодорожный состав, системы освещения, вентиляции, пожарной охраны, контроля, оповещения и прочие обязательные «составляющие» метрополитена.
Несмотря на разнообразие функционального предназначения, все кабели для метро должны соответствовать ряду требований:
Для кабелей, которые прокладываются в местах массового скопления людей в метро, большее внимание необходимо уделять параметрам, способным при возникновении нештатных ситуаций повлиять на здоровье человека.
Обзор марок кабеля для метрополитена
Кабельная продукция, которая применяется в метро, имеет разнообразное назначение. Приведем технические характеристики нескольких марок кабелей.

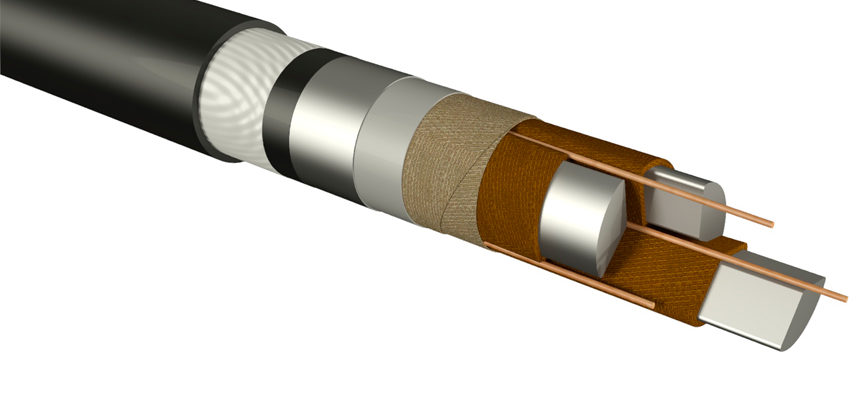

АСБВнг-LS- марка используется для фиксированного подключения электроустановок в сетях 6 и 10 кВ (50 Гц). А СБВнг-LS выпускается с алюминиевым монопроволочным электропроводником сечением 25-240 мм2 или в мультипроволочном исполнении — 70-240 мм2. Жилы данной марки кабеля для метрополитена изолированы спецбумагой, пропитанной нестекающим или вязким составом. Экран изготовлен из бумаги, проводящей электроток. Конструкция изделия защищена свинцовой оболочкой и бронепокровом из стальных лент. Внутренняя и внешняя оболочки выполнены из малогорючего ПВХ с пониженными показателями дымо/газовыделения. При прокладке кабеля для метро марки АСБВнг-LS требуется защита от растягивающих усилий и механических воздействий. Срок службы — 30 лет.
ППСТВМнг — марка предназначена для создания внутренних и внешних соединений в поездах и вагонах метрополитена. Жилы провода ППСТВМнг выполнены из медных скрученных гибких проволок (5 класс) и изолируются самозатухающим термоэластопластичным материалом. Электропроводники обмотаны ПЭТФ-пленкой и заключены в оболочку из негорючего ПВХ-термоэластопласта, обладающего свойствами самозатухания. Марка кабельно-проводного изделия для метро ППСТВМнг работает в сетях с номиналом напряжения 1-4 кВ (400 Гц) в диапазоне температур -50/+70 С. Провод устойчив к УФ-радиации, озону, абразивной пыли, влаге, нагреву до 95 С. Срок службы — от 30 лет.
Марка ПГРО используется для неподвижного монтажа электрического оборудования вагонов метро, которому требуется до 660 В (400 Гц) переменного электротока или до 1000 В постоянного. Кабельное изделие имеет круглые мультипроволочные проводники из меди сечением 0,75-120 мм2 3-4 класса гибкости. Изоляционный слой электрожил ПГРО выполнен из резины на основе кремнийорганики, наружная оболочка — оплетка из полиэфирных нитей с эмалевой или лаковой пропиткой. Огнейстойкая марка эксплуатируется при -60/+115 С, прокладывается при температуре от -15 С, открытым способом или в трубах. Срок службы — 25 лет.
1 Токопроводы напряжением до 1 кВ (шинопроводы)
6.5.1.1 Предварительную сборку магистрального шинопровода в блоки, а также сварку шин следует производить в мастерских электромонтажных предприятий или в цехах заводов-изготовителей. Длина блока не должна быть более 12 м.
6.5.1.2 Секции с компенсаторами и гибкие секции магистральных шинопроводов должны быть закреплены на двух опорных конструкциях, устанавливаемых симметрично по обе стороны гибкой части секции шинопровода. Крепление шинопровода к опорным конструкциям на горизонтальных участках следует выполнять прижимами, обеспечивающими возможность смещения шинопровода при изменениях температуры. Шинопровод, проложенный на вертикальных участках, должен быть жестко закреплен на конструкциях болтами.
Для удобства съема крышек (деталей кожуха), а также для обеспечения охлаждения шинопровод следует устанавливать с зазором 50 мм от стен или других строительных конструкций здания.
Трубы или металлические рукава с проводами должны вводиться в ответвительные секции через отверстия, выполненные в кожухах шинопроводов. Трубы следует оконцовывать втулками.
6.5.1.3 Неразъемное соединение шин секций магистрального шинопровода должно быть выполнено сваркой, соединения распределительного и осветительного шинопроводов должны быть разборными (болтовыми).
Соединение секций троллейного шинопровода должно выполняться с помощью специальных соединительных деталей. Токосъемная каретка должна свободно перемещаться по направляющим вдоль щели короба смонтированного троллейного шинопровода.
6.5.1.4 Токопроводы (шинопроводы) должны соответствовать требованиям ГОСТ Р МЭК 61534.1. Шинопроводы и токопроводы должны быть выбраны и установлены в соответствии с инструкциями производителей, а также с учетом внешних воздействующих факторов.
5 Токопроводы напряжением до 35 кВ
6.4.8.1 Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование в соответствии с проектной документацией.
6.4.8.2 На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки.
На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50-70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения.
На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.
На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.
6.4.8.3 Для кабелей напряжением свыше 1000 В бирки должны быть круглые, напряжением до 1000 В — квадратные, для контрольного кабеля — треугольные.
6.4.8.4 Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы.
Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской.
6.4.8.5 Бирки должны быть закреплены на кабелях пряжками или монтажной лентой с кнопкой.
6.4.8.6 При прокладке кабельной линии рекомендуется на трассе устанавливать интеллектуальные электронные маркеры, в том числе в местах поворота трассы кабельной линии, расположения соединительных муфт и котлованов горизонтального наклонного бурения.
2 Токопроводы открытые напряжением 6-35 кВ
6.5.2.1 Настоящие правила должны соблюдаться при монтаже жестких, гибких и литых токопроводов напряжением 6-35 кВ.
6.5.2.2 Все работы по монтажу токопроводов должны производиться с предварительной заготовкой узлов и секций блоков на заготовительно-сборочных полигонах, заводах или мастерских.
6.5.2.3 Все соединения и ответвления шин и проводов выполняются в соответствии с требованиями раздела 6.2.
6.5.2.4 В местах болтовых и шарнирных соединений должны быть обеспечены меры по предотвращению самоотвинчивания (шплинты, контргайки — стопорные, тарельчатые или пружинные шайбы). Все крепежные изделия должны иметь антикоррозионное покрытие (цинкование, пассивирование и прочее).
